UTF Trockenkammer

UTF Trockenkammer

Kontaktieren Sie uns für den Preis

Standort:Deutschland

oderanrufen +49 9133 7698864

Beschreibung

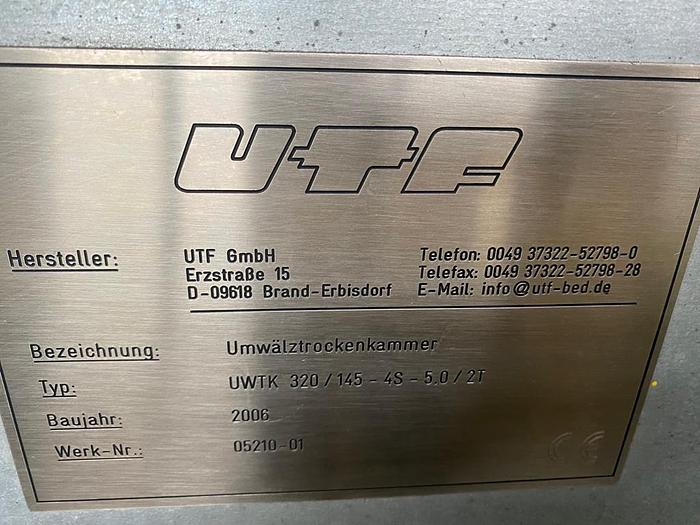

UTF Trockenkammer - UWTK 320/145 - 4S - 5.0 2T


Technische Daten:

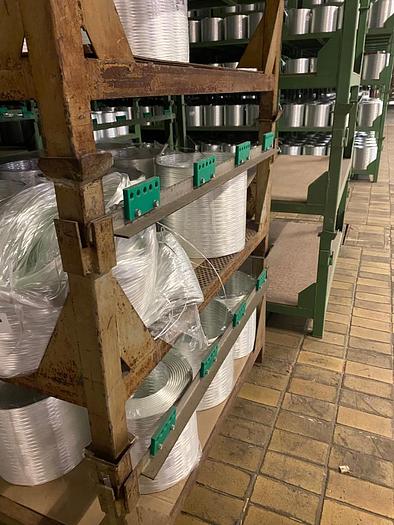

Gutmenge: 36 Trockengutwägen

Feuchtigkeit: 12%

Trockenzeit: max. 36h

Aufheizphase (0° - 100°C): ca. 1h

Abkühlphase: ca. 1h


Maße & Gewicht:

Außenmaße: B x L x H: 5250 x 13820 x 3800

Trockenraum: B x L x H: 3800 x 12000 x 1800

Gesamtgewicht ca. 17t


Leistungsdaten

Prozesstemperatur: max. 145°


Oberflächentemperatur: max. 60° an der Äußeren Verplattung


Umwälzluftmenge: ca. 20m³/s (4 Radial-Einbauventilatoren mit je 5m³/s)

mittl. Geschwindigkeit im freien Prozessraum: 0,4m/s


Abluftmenge: insgesamt max. 0,8 m³/s = Zuluftmenge

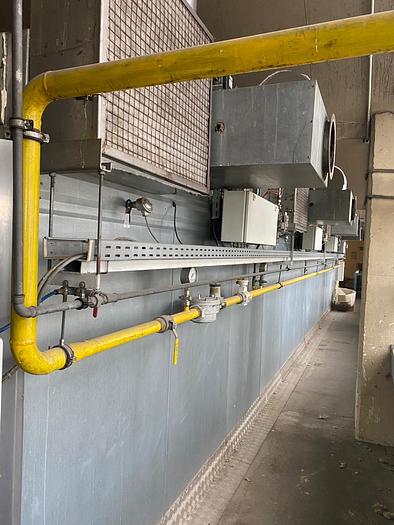

Beheizung: vier Wärmetauscher im Umwälzsystem mit drei Gasbrenner je 80 kW max.

Erdgas H, stetig geregelt, Abgas getrennt ins Freie

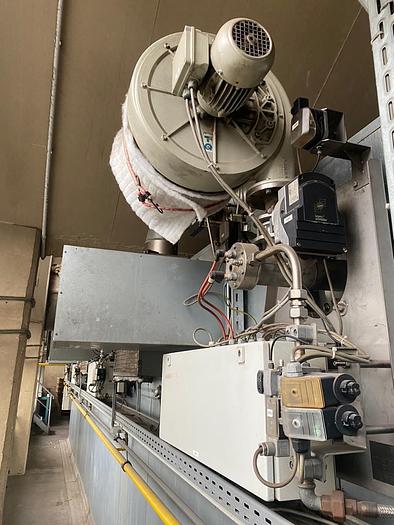

Gasbrenner mit Sicherheits - u. Stelleinrichtungen, Wärme-Leistungsregelung & Brennluftventilator

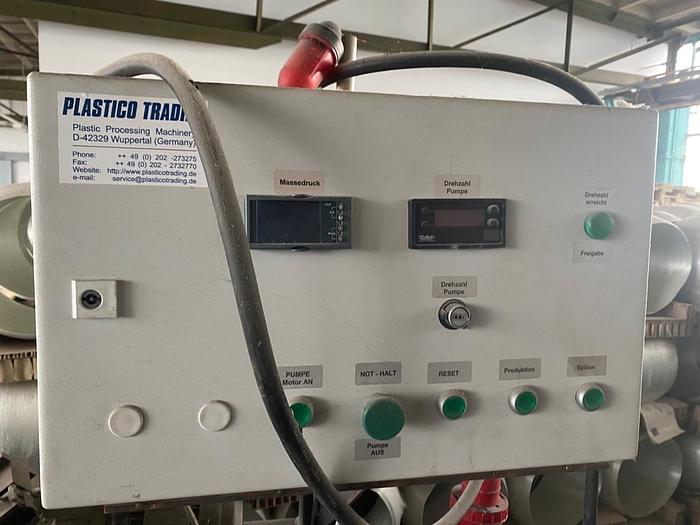

Steuerung: Schaltschrank mit Kabelsockel ca. 1200 x 2000 x 400mm

Programmregler, Hauptschalter, Sicherungen und Bedienelemente


Bodenprofil: U-Profile längs der Ofenachse zur Aufnahme der 36 Wägen (jeweils eine U-Schiene als Fürhungsbahn)



Anschlussdaten

Strom: 400V / 50Hz / ca. 75kW


Gas: Erdgas H DVGW AB 260 & 80mbar / max. 25m³/h i.N.


Zuluft: Raumluft max. 0,8m³/s i.N.


Druckluft: 6 bar / max. 5m³/h i.N. - Druckluftgüte mind. Klasse 2


Abluft: Prozessluft feucht, max. 0,8m³/s i.N. max 145°C /+2mbar


Abgas: Brennerabgas max. 0,08m³/s, max. 400°C / 0... + 2mbar





Spezifikationen

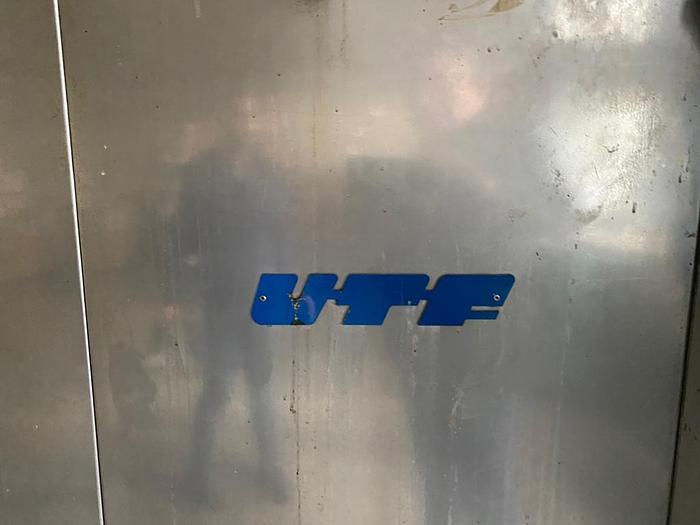

HerstellerUTF
ModellUWTK 320/145 - 4S - 5.0 2T
Jahr2017
ZustandGebraucht
Lagernummer005625
